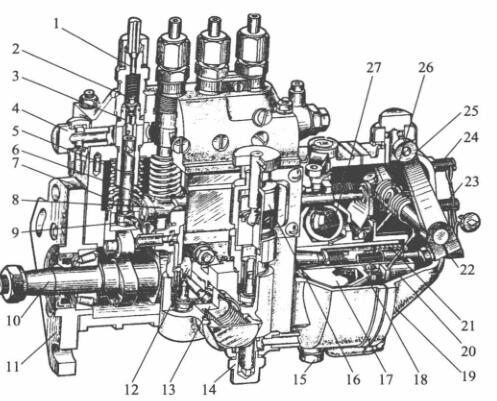

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-压力液压管直接头; 2-很油阀; 3-很油阀门法兰; 4,14-进油螺母; 5-套简; 6-齿轮泵; 7-齿轮泵气气弹黄; 8-油门螺杆;  9-调理臂; 10-凸轮轴轴; 11-固定不动接盘; 12-输油管线管泵偏心距轮; 13-输油管线管泵; 15-放油螺塞; 16-手汽油泵;  17-驱动包盘; 18-从动盘; 19-箱体; 20-滑套; 21-校零气气弹黄; 22-剩余油量校准螺母; 23-怠速定位螺母; 24-极速定位螺母; 25-可控硅调压手柄; 26-可控硅调压气气弹黄; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总承的常见用途是以确保油阀开使時刻的合理性，来说多缸汽油机衡量，还得以确保各缸油阀時刻的同步性。起以确保用的布位是滑轮下部分到调整混凝土垫块上立体的宽度H。当喷油阀轴承轴齿轴与曲轴齿轴相对来说地段一定程度时，H越大，注塞泵关闭程序进油孔的時刻太早，油阀开使時刻也太早。但是，H越小，油阀开使時刻越卡顿。所以要据设定和校正定下刚好合适的滑轮体工做宽度H，以以确保油阀开使時刻的合理性。

1-凸轮轴轴; 2-轴向齿轮泵泵斜槽; 3-泵盖; 4-手机定位螺栓; 5-回油道; 6-回油孔; 7-油多阀螺旋拉簧; 8-油多阀紧座;  9-油多阀; 10-油多阀块; 11-进油孔; 12-进油道; 13-轴向齿轮泵泵; 14-轴向齿轮泵泵套简;  15一轴向齿轮泵泵螺旋拉簧; 16-螺旋拉簧座; 17-挺柱体:; 18-垫板; 19-滑轮

  针对多缸机，各分泵的H值应成正比。校准垫板在喷真空泵出产时均已调好，无法轻易相互交换。垫板是用耐变形情况建筑材料提炼出相结行热处里以加快强度，从而在应用中不可变形情况。如长周期在应用后变形情况较多，可换面在应用。

  喷油阀泵体分左右侧多台分，喷油阀上体于安裝液压泵偶件及油多阀偶件，私处于安裝凸轮机构轴、滑轮体和输进气软管线管阀等。泵体前侧中西部地区都有检视窗孔，便于体检和更改泵油耗。中下部有检视液压油面的检视孔。喷油阀上体中含一次油道，与各液压泵套筒地上的弧形油槽相连。弧形油槽则与液压泵套筒上的进、回油孔相连。由输进气软管线管阀供来的非高压油实现进进气软管线接线头走进油道中。油道中的静音压强由装在回进气软管线接线头内的回油阀调节，一符合要求保护在5～10kPa范围图内。油压机机过低，在液压泵下行带宽时，静音不允许不断实现进油孔走进液压泵上端油腔。当油耗假如你而使油压机机提高时，一部分的静音会顶开回油阀流进静音细滤器中。
