580KW柴油机车并网发三相直流无刷变频电动机并机柜线路图不间断图工作原理：由充点器AC220V/DC24V，带来并网发三相直流无刷变频电动机保持器采用所在外接电源DC24V。并网发三相直流无刷变频电动机发动后由KA5沟通交流220V中央继电嚣所在一两个发动数据。柴油机车并网发三相直流无刷变频电动机保持器采用数据管路把并网发三相直流无刷变频电动机的直流电、直流电压，速率，速比等并网发三相直流无刷变频电动机的种种运作数据反馈机制到保持器，由保持器释放消息。   当静音电站站机进行后，把电送去按钮按钮柜顶端的主母排。操作器利用软件监督高于一些 能力进行然油操作，发动操作，利用DC24V继物品效果预警。电站站机操作器利用电阻监测控制设备网双回路，监测控制设备网到充分考虑隔离按钮进行电阻，操作器利用KA3继物品效果分闸预警，合上主按钮按钮断路，隔离按钮分闸后分闸显示灯灯亮。当操作软件需要分闸的之时 ，利用KA6分闸继物品效果分闸预警，主按钮按钮隔离按钮分闸，隔离按钮分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主旋转开关柜
数字序号	称呼	型号查询规格为	的单位	數量	生产厂家
1	多功能式方框低压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来柴油发电机马达组操控器	HGM9510	只	2	众智
3	整流外接电源控制模块	BAC06A	只	2	众智
4	小中心继机械	HH52P    DC24V	只	8	正泰
5	中型中间的继电气	HH52P AC220V	只	2	正泰
6	烧毁器	RT14-20/6A	套	16	正泰
7	网络警示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	转钮	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	保护接地铜排	TMY-60*6	米	2	国优
13	绝缘带子	长方形，大红色，M10	只	12	海坦
14	辅料		台	2	国优

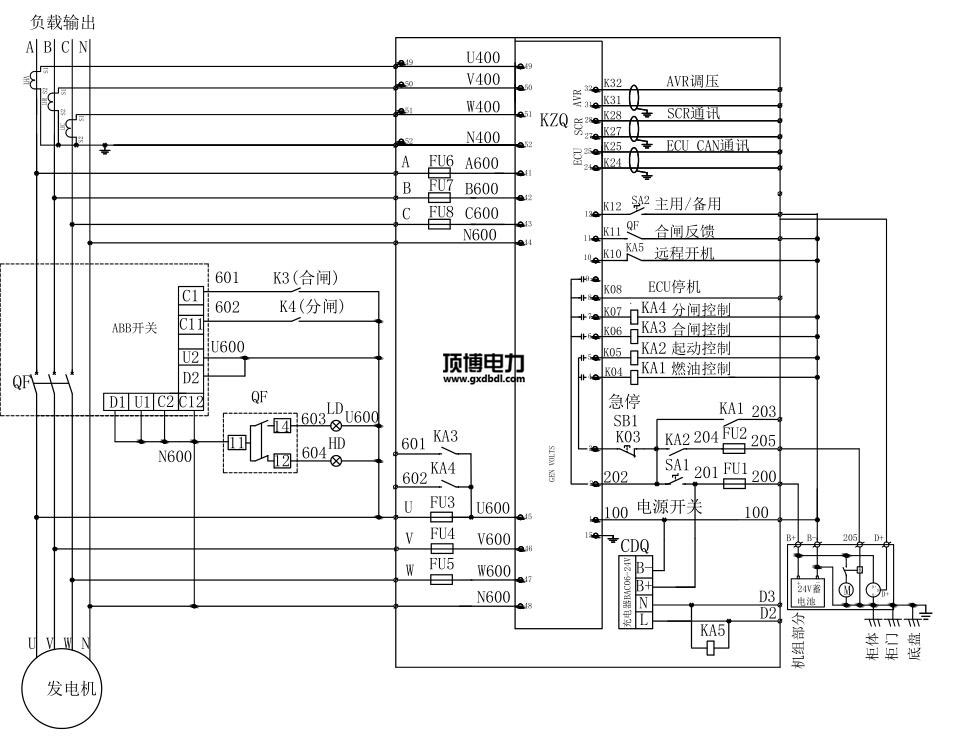

广西顶博发电机组制造:580KW柴油发电机并机柜线路电气图高清

  作为专业的广西顶博发电机组制造方案解决专家，广西顶博电力这套两台580KW柴油发电机并在机柜配置方案为企业安全高效使用广西顶博发电机组制造得为解决，是我公司的技术工程师结合了企业用户具体情况，在对场地和设施都作了全面的考量后提出的。通过这套方案，两台580KW柴油发电机得到稳定、高效、安全的24小时不间断的动力支持，得为企业用户的认可。我公司是玉柴、康明斯、上柴、潍柴、沃尔沃等柴油发电机品牌授权的OEM配套厂家，每天会更新广西顶博发电机组制造维修保养等资讯，欢迎关注：//www.hscaiye.com
