前面我们介绍了《广西顶博发电机组制造:广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷真空泵变速器为机器过程式变速器，其搭建如图甲随时随时。I号喷真空泵变速器主耍由推动件、飞球、变速板弹簧、传动系统部份和操作部份等成分。I号喷真空泵变速器的推动件为含有60°。锥面的推动盘。在推动盘的里侧有几个沿径向的半半圆缝隙。推动盘压紧在推动轴套上而和并成一身，第三能够 半圆键和拧紧螺母使其和喷真空泵的轴承轴相互连接。

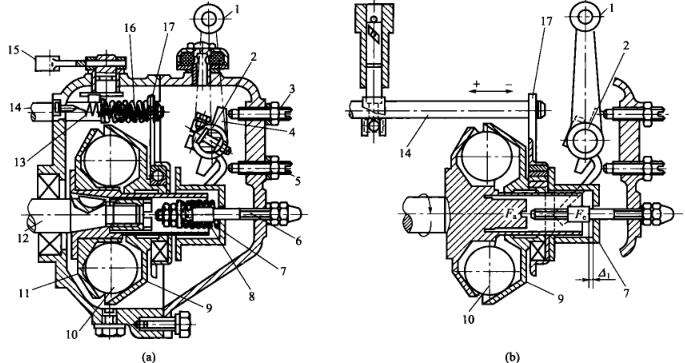

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  五个内径为25.4mm的飞球放置驱使下载盘的凹槽体内，随驱使下载盘一并电动机。飞球另一个侧为与水平线成45°锥面的拉力盘，拉力盘滑套在驱使下载轴套上。运转时飞球的离心分离力功效在拉力盘上，其心轴分力Fa.将使拉力盘沿心轴滑屏。粉色套装在拉力盘.上的滑屏的轴承和机械传动系统板也逐渐转动。机械传动系统板上面套在泵油螺杆上，以至于泵油螺杆也逐渐转动，而使变化泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
