玉柴发电机维修：柴油机曲轴齿轮的安装

1．曲轴正时伞齿轴与曲轴小头端应用间隙针对针对，重新安装时用电户磁检测加温器（或任何手段）将曲轴正时伞齿轴加温到120 0C前后，可根据各样仪器曲轴的不一确定规范要求，销钉确定有：YC6105ZLQ、YC6108ZLQB、YC6L。属键确定有：YC4110、YC4112、YC6105QC、YC6108QC。靠工作服确定的有YC6112机）快速发展将加温后的曲齿安装曲轴小头端，以确保把伞齿轴压到台肩迎合。如图是2-4-4。

温馨提示：曲轴在出产时，厂家代理商已把曲轴传动齿圈轴装上曲轴，无专业化专业化产品，曲轴传动齿圈轴非常难拆解除了，故换件时，曲轴及传动齿圈轴来换。注意消费者：2004年下两年出产的部分组曲轴传动齿圈轴使用程序时不需键或销钉精确定位，而靠专业化专业化产品使用程序确认。在要配种曲轴的设备，若知道配液相位进行的变化时，先进行检查该曲轴传动齿圈轴是有否摇动。

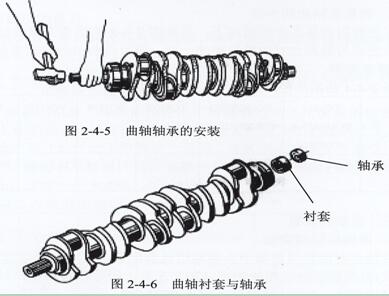

2．曲轴前后端分离孔联轴器及联轴器衬套的配置。只配置联轴器衬套的机有YC4110机。先配置联轴器衬套后加配置6205-2联轴器的机有YC4108、YC6105、YC6108、YC6L机。而YC4112、YC6112及YC6M机联轴器配置在飞轮上。配置参考图2-4-5、图2-4-6。



注意：对轴承衬套或轴承必须打到止位台阶，轴承有端盖的一面朝外，全封闭轴承不用注油。由于机型变化较大，轴承及衬套安装要求是根据变速箱来选配的，玉柴发电机维修轴承及衬套时请按原机状态装复。

3．起重吊装曲轴的循序及特别注意小常识。 (1) 装设备轴承座轴瓦：新机轴瓦的布置时，的需求轴瓦色彩图片标识应与设备轴颈色彩图片标识一模一样。寻常的抢修不的需求达到这一方面，但须得保障协助气隙在标准规定的的需求范围。座孔分离开来体上打有轴瓦确定槽，瓦唇与座孔槽对正。同時需要轴瓦油孔与座孔上油孔对正，参与图2-3-9 (对YC6L机，轴瓦座上打有油槽，故轴瓦油孔不存存孔对孔的方面。见图2-4-7)

图2-4-7 YC6L机轴承座油槽

(2) 在各挡主轴的承座上的油孔及轴瓦上加个不过要适液压油。(3) 吊装作业曲轴：就座轻放更准确，在轴颈油孔及外壁加掺入润滑油，高速旋转曲轴无卡滞。    曲轴放上防御反应后可装上止推片。对YC6105、YC6108机止推片装最后档。对YC4108机装再者档，YC6M机装第十二档。多种型号规格即可推瓦，YC6L机装在4档，YC4110、YC4112装再者档，YC6112装第七档。止推片的正常装有：就像文中2-4-8

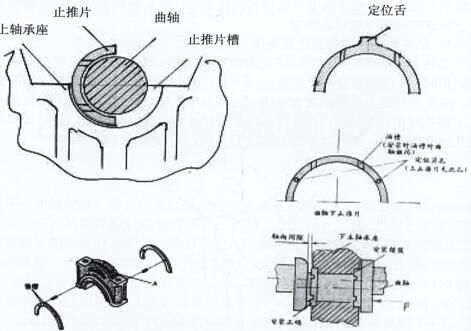

图2-4-8止推片的安装

 (4) 装联轴器盖下轴瓦，都对新机按装时，轴颈上本色记号与轴瓦本色记号对比应。的同时把下止推片装上轴盖住。在瓦面上添通常齿轮油。(5) 装CNC丝杠承盖参照图2-3-8的的标准进行安装，完全相同铜锤敲完善。CNC丝杠承盖螺柱螺牙上能加合适的液压油，完全相同手随心所欲拧入几牙。用力矩板手分六次由里面向两端紧固连接。长为2-4-9。

主要：每拧紧一遍，手摸晃动曲轴，必要手里触感轻松，甚至必要弄清楚原因处以理。各苹果机型主轴电机承盖螺帽拧紧扭矩如表下表表2-4-5各苹果机型CNC主轴承盖螺母固定载荷

网络制式	YC4108	YC4110	YC4112	YC6105	YC6108	YC6112	YC6L	YC6M
扭矩N.m	220~260	180~260	190~220	220~300	220~260	190~220	220~260	250~270

  (6) 曲轴载荷开距的查检，参照图2-4-8及图2-4-10，检查测量数据文件应具备表2-4-6 规定。

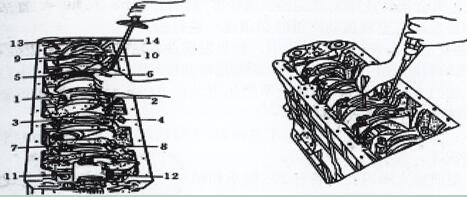

图2-4-9设备的主轴承盖的固定                图2-4-10    曲轴轴上气隙的检修

表2-4-6各外形心轴宽度

型号规格	YC6112	YC6L	YC6105	YC6108	YC4108	YC4112	YC4110	YC6M
载荷空闲时间mm	0.10~0.20		0.10~0.27			0.07~0.20		0.06~0.22

     在检查报告时中，如何测定指数值与表格中的规定值看管很大的，可做好不相同强度的止推片配试。损坏上限应乘以0.4mm。 提示卡：加测心轴摩擦时光好在首先次锁固转矩后之后实现，以供有问題简单方便清理。
